学院：航空学院

作者：Yan Yin*, Weiwei He, Wenxuan Hu, Shen Sun, and Min Yi*

成果简介：

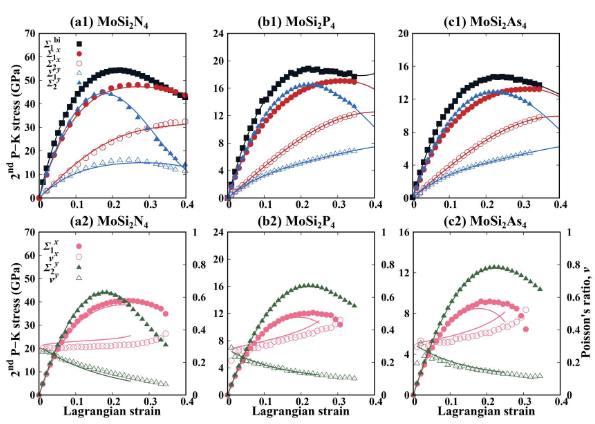

本文利用密度泛函理论和连续介质本构模型，研究了二维MoSi2N4族材料的非线性力学响应和各向异性失效机制。MoSi2N4和WSi2N4表现出优异的稳定性和力学性能，最大应变可达17%，抗拉强度超过40 GPa。边缘能量各向异性范围为2.31-3.40 eV/Å，各向异性比值达到1.4。此外，本文从声子学的角度探讨了二维MoSi2N4族材料的失效机制。在双轴应变下，M原子的面外振动导致光学声子模式软化；而在单轴应力/应变下，集体振动导致声学声子模式软化。研究结果为二维 MoSi2N4 族材料在微纳柔性器件中的潜在应用提供了理论指导。

论文链接： https://doi.org/10.1007/s10409-025-25625-x

期刊名： 《Acta Mechanica Sinica》
