学院：航空学院

作者：于茂林，张助华

成果简介：

我们提出相变是由硼原子的面内迁移和它们沉入基底之间的关键协同作用驱动的。从头计算表明，v1/6 相中的原子可以迁移形成具有更高配位数的斑块，其中原子更容易沉入基底中。原子下沉进一步促进硼迁移，局部成核 v1/5 域，最终通过迭代下沉和迁移扩展成完美的片材。这种温度驱动的逐步转变通过机器学习辅助的分子动力学模拟和增强的采样技术得到了证实。

图 1. 硼在 Ag(111) 上的面内迁移。 （a）硼的最佳迁移路线，黑色和蓝色箭头分别表示初始和随后的移动。 B 和 Ag 原子分别被描绘为红色和银色球体。 (b) 第二步和第三步所有候选结构的能量和 CN 变化。数据点根据硼原子的初始 CN 进行着色。 (c) 完美和有缺陷的 v1/6 结构中硼迁移的能量分布。

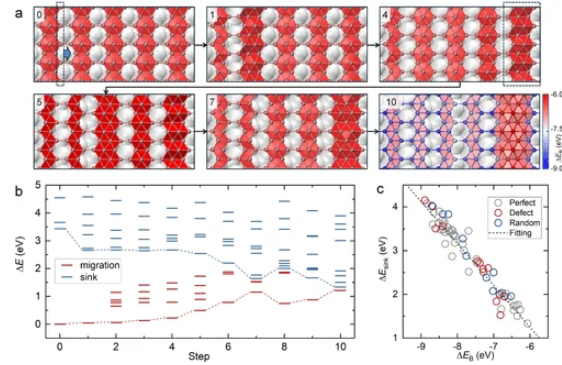

图 2. 硼原子的面内迁移和离面沉入基板之间的能量竞争。 (a) Ag(111) 上硼排的最佳迁移路径。最后一步的硼原子根据位点解析化学势 ΔEB 进行着色。 (b) 反应能 ΔE 和下沉能 ΔEsink 的逐步演化。 (c) 分别对于完美、有缺陷和随机扭曲的硼片，ΔEsink 和 ΔEB 之间呈反比关系。

论文链接：https://doi.org/10.1021/acsnano.5c17811

期刊名：《ACS nano》
